Nieuws > 52-Update-25 juni t/m september 2019

Revisie 52 532 juni t/m september 2019

Tekst: Roderick Toxopeus en Roxanne Lenzen

De afgelopen vier maanden hebben we weer flink wat werk kunnen verzetten aan de 52 532, hoog tijd dus voor een nieuwe update!

Werkzaamheden aan de locomotief

Asbak
Allereerst zijn we al een heel eind met de asbak – deze moest helemaal opnieuw worden gemaakt. Nadat de plaatdelen voor de nieuwe asbak zijn geleverd, is er begonnen met het lassen van de voorste en de achterste bak en het maken van nieuwe asbakkleppen.



voorbereidingen asbak

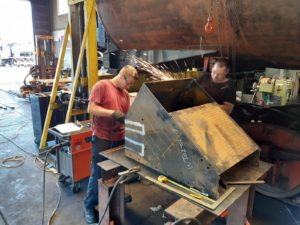

Voorbereidingen voor het laswerk. Foto: Dennis Schiffelers

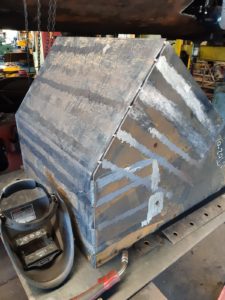

Klaar voor het laswerk. Foto: Dennis Schiffelers

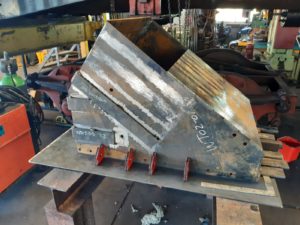

Langzaam krijgt de bak vorm. Foto: Dennis Schiffelers



De beide asbakken zijn inmiddels gekoppeld en er is ook al begonnen met het plaatsen en deels hechten van de bovenbouw van de asbak.
In de grotere revisiewerkplaatsen werd vroeger de hele asbak apart van de locomotief in elkaar gezet. De asbak werd dan als eerste gemonteerd voordat de ketel op het frame werd teruggeplaatst.
Bij de 52 532 staat de ketel nog op het frame, daarom hebben we een aantal constructiewijzigingen moeten uitvoeren om de bovenbak van de asbak onder de ketel in het frame te kunnen plaatsen.

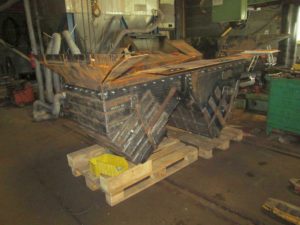

De complete asbak. Foto: Roderick Toxopeus



Machinistenhuis
Daarnaast is ook het nodige werk verzet aan het machinistenhuis. Dat willen we namelijk hergebruiken. De delen die vervangen moeten worden zijn opgemeten en op tekening gezet zodat deze door een extern bedrijf kunnen worden uitgesneden en waar nodig kunnen worden gebogen. Ook zijn verschillende slechte delen al vernieuwd.
Inmiddels is onze houtbewerker aan de slag gegaan met het houtwerk voor in de cabine. De binnenbekleding zal weer naar de oorspronkelijke toestand worden teruggebracht. Een mooiere en luxere uitvoering in plaats van het vereenvoudigde DDR-houtwerk dat we er nu uitgehaald hebben.

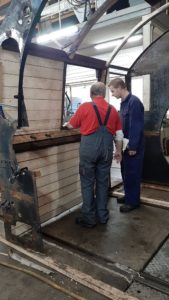

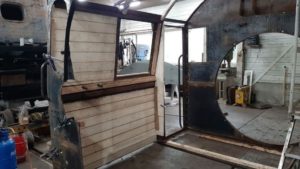

Het houtwerk in het machinistenhuis. Foto: Roxanne Lenzen



Onze houtbewerker laat het eerste resultaat zien. Foto: Roxanne Lenzen



Krauss-Helmholtz-Lenkgestell
Het Krauss-Helmholtz-Lenkgestell lag ook al een tijdje te wachten op revisie. Hieraan is ook het nodige gebeurd. Zo is het oude verende draaipunt dat om de lummelbout in het frame zit is opgelast en daarna uitgedraaid. Vervolgens zijn de geleidingen vlak gefreesd.
De voorste geleidingsplaat ter hoogte van het draaipunt is vervangen. Ook zijn de bussen waar de pennen van de terugstelveren van de draaikrans in lopen vernieuwd.
De veerpotten van de terugstelveer zijn opgelast, afgedraaid en weer gemonteerd. Tenslotte zijn de geleidingsplaten voor afsteuning van de veerpoten vernieuwd.
Na afloop van deze werkzaamheden hebben we het Krauss-Helmholtz-Lenkgestell op de meetstand gezet en is het in zijn geheel vermeten.

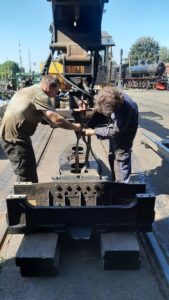

Het KHL wordt omgedraaid. Foto: Roxanne Lenzen



Voorbereidingen voor het meten van het KHL. Foto: Dennis Schiffelers

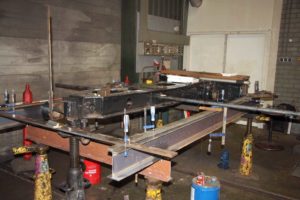

Metingen KHL. Foto: Roderick Toxopeus



Aslagers
Met het oog op de terugkomst van de assen zijn al de nodige voorbereidingen getroffen voor het gieten van de nieuwe aslagers. Zo zijn de oude lagers uitgesmolten en hebben we de eerste mal voor de koppelaslagers gemaakt. We hebben twee verschillende typen koppelaslagers; deze mal is zo gemaakt dat beide types erin gegoten kunnen worden.

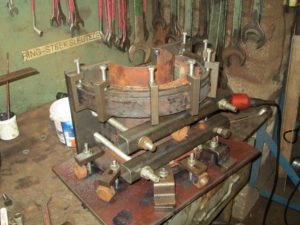

De mal voor het gieten van de aslagers. Foto: Roderick Toxopeus



Assen
De assen zijn inmiddels klaar. In de tweede week van september zijn we afgereisd naar MaLoWa in Benndorf om het werk op te nemen en het zag er allemaal goed uit.
De wielbanden van de koppel- en drijfas zijn spaarzaam afgedraaid en de loopas heeft nieuwe wielbanden gekregen. De astappen van aslagers die teveel onrondheid hadden, zijn afgedraaid. Bij diverse assen zijn de drukplaten waar de kraag van het lager tegenaan loopt afgedraaid of vernieuwd. Ook zijn vijf koppelstangtappen en beide drijfstangtappen vernieuwd.

De assen staan nu nog bij MaLoWa maar zullen binnenkort naar Simpelveld vervoerd worden.

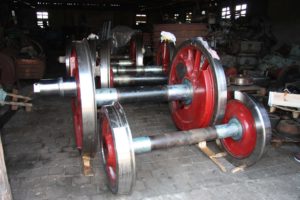

De assen bij MaLoWa. Foto: Roderick Toxopeus

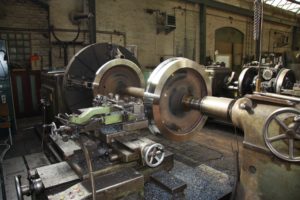

De wielendraaibank in de werkplaats van MaLoWa. Foto: Roderick Toxopeus




Werkzaamheden aan de tender

Tenderbak
Ook aan de tender is verder gewerkt. Het laswerk aan de tenderbak is zo goed als af. Daarnaast zijn een aantal zaken vernieuwd – we hebben een nieuwe tenderwelbediening gemonteerd en een nieuwe niveauaanwijzer van de waterinhoud geplaatst. Ook hebben we een nieuwe gereedschapspijp geplaatst. Vervolgens is de tenderbak van de draaistellen gelicht zodat deze gedemonteerd konden worden.

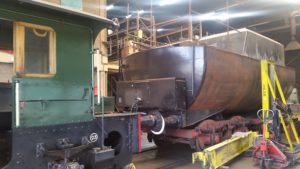

De tender wordt naar binnen gereden. Foto: Roxanne Lenzen

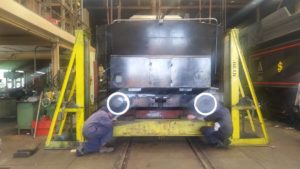

De laatste voorbereidingen worden getroffen. Foto: Roxanne Lenzen

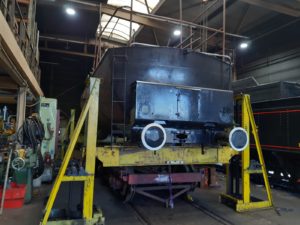

De tenderbak is omhoog getild. Foto: Dennis Schiffelers

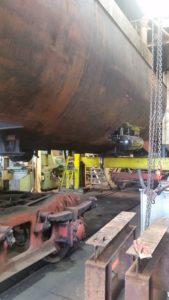

De tenderbak is los van de draaistellen. Foto: Roxanne Lenzen

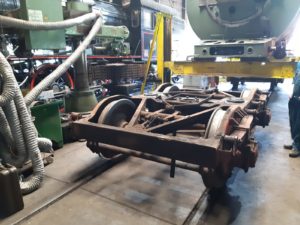

Het eerste draaistel wordt onder de tender vandaan gehaald. Foto: Dennis Schiffelers



Draaistellen
Als eerste is begonnen met de demontage en revisie van het voorste draaistel. Het draaistel is gelicht en op bokken gezet, zodat de assen eronderuit konden. Vervolgens zijn het draaistel en de assen gerammeld.

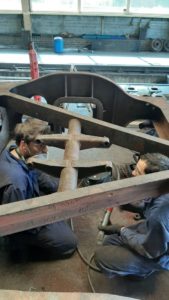

Het voorste draaistel wordt gerammeld. Foto: Roxanne Lenzen

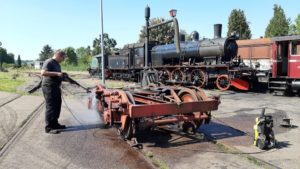

Ondertussen wordt het andere draaistel schoongemaakt met de hogedrukspuit. Foto: Roxanne Lenzen



Van het remwerk zijn diverse bussen vervangen. Zo hebben we van de remtriangels de oude slijtbussen verwijderd en hebben we er weer nieuwe bussen opgekrompen. Bij deze zogenaamde krimppassing wordt de bus eerst verwarmd zodat deze een grotere inwendige diameter krijgt. Door deze grotere diameter laat de verwarmde bus zich gemakkelijk over de as schuiven. Zodra de bus afkoelt, krimpt hij rond de as en ontstaat er een vaste verbinding.

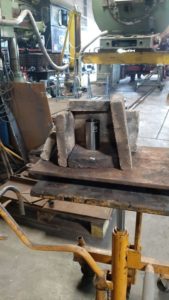

De bus in het oventje. Foto: Roxanne Lenzen

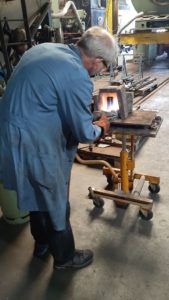

De bus wordt verhit. Foto: Roxanne Lenzen

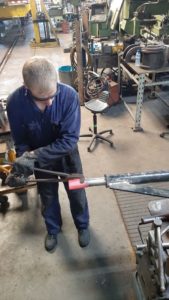

De verhitte bus wordt over de as geschoven. Foto: Roxanne Lenzen

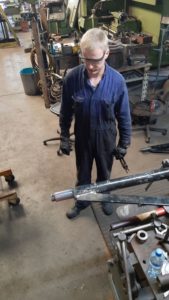

De bus koelt af en krimpt rond de as. Foto: Roxanne Lenzen



Alle slechte bussen van de veerophanging in het draaistel zijn ook verwijderd. Het draaipunt is gedemonteerd en vermeten, de afstelling van de kogel van het draaipunt zal namelijk weer naar de norm afgesteld worden. Binnenkort zal het voorste draaistel dan in zijn geheel vermeten worden.

De komende tijd ligt er nog genoeg werk. Hiervan zullen we weer verslag uitbrengen in een volgende blog!

Wil je de restauratie van de 52 532 van dichtbij zien? Dat kan!
Kom op zondag 24 november naar onze speciale themadag.
Meer informatie is te vinden via: Themadag ‘Leren Restaureren’
