Nieuw Bordessein: Blog 3 | september 2020

Bordessein: Blog 3 – september 2020

Tekst: Dave Habraken

Wie had begin 2020 kunnen denken dat onze leefwereld er op korte tijd zo anders zou gaan uitzien door een minuscuul virus? Helaas zijn we er ook met het “project bordessein” niet aan ontsnapt. En toch: in deze blog zal je lezen dat we ook de voorbije maanden aan een rustig tempo hebben doorgewerkt en dat we er bovendien naar streven om, zoals aanvankelijk gepland, deze winter het sein te kunnen plaatsen. Om een duidelijk beeld te geven waar we staan, is deze blog opgebouwd zoals het sein zelf: van onder naar boven.

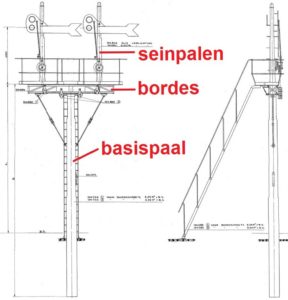

Foto 1: Overzichtstekening met de drie grote delen van het bordes die hieronder worden besproken.

Basispaal

Enkele maanden geleden ontvingen we een mail van een oud-vrijwilliger (Paul O.), waarin werd beschreven hoe men destijds bij een ANWB-paal terecht kwam als basispaal voor het bordessein. Misschien wel leuk om deze tekst hier te delen:

“Ik ben blij dat jullie de door mij geschonken ANWB-paal gaan gebruiken voor het bordessein.

Van 1998 tot 2005 was ik vrijwilliger bij het seinwezen, zelfs seinhuiswachter voor 2 jaar. In die tijd kwam het bordessein al ter sprake. Het bordes zouden we zelf kunnen maken, maar een paal om het bordes op te zetten was een stuk ingewikkelder.

Ik werkte bij Stork in Eindhoven dat in die tijd alle ANWB-borden en -palen in Nederland plaatste. Op een terrein lagen alle palen en borden die aangereden waren om verschroot te worden.

Nu lag er een dikke grote paal, volgens mij bijna niet beschadigd, die ook verschroot ging worden. Bij mijn directeur nagevraagd of ik deze paal voor de Miljoenenlijn zou mogen gebruiken.

Na een positief bericht werd de paal snel door een vrachtwagen van Stork naar Simpelveld vervoerd waar deze tot heden is blijven liggen.”

Je leest het: de plannen om in Simpelveld terug een bordessein te plaatsen, zijn alles behalve nieuw… Dankjewel Paul om destijds deze basispaal te hebben geleverd!

In de vorige blog werd al bericht dat de basispaal van het infraterrein naar de werkplaats werd overgebracht om daar de metamorfose van ANWB-paal naar basispaal voor het bordes te ondergaan.  Hierbij komt toch iets meer bij kijken dan aanvankelijk gedacht. Naast berekeningen waar de paal moest worden ingekort (om de “verjonging” of flessenhals op de juiste hoogte te krijgen), moeten er ook schroefgaten en mangaten worden gedicht. Verder moeten bevestigingspunten voor de stabilisatiestangen worden aangebracht en zal er bovenaan op de paal een zware flens worden gelast om binnenkort het bordes te kunnen torsen. Ook zullen er nieuwe gaten met schroefdraad worden getapt om daar een constructeursplaat op te kunnen bevestigen.

Foto 2: Technische tekeningen van de fabrieksplaat voor seinpalen, de fabrikant en het bouwjaar werden op het moment zelf aangevuld. Wat zal er uiteindelijk op onze plaat komen?
Foto 3: Vrijwilliger Niek is druk bezig met het afdichten van een van de aanwezige mangaten. Let zeker ook op de ANWB-sticker. Na ellenlange vergaderingen hebben we beslist om die toch maar te verwijderen.

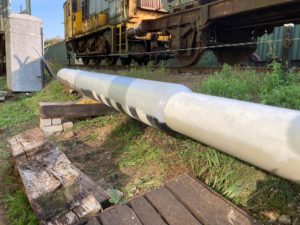

Foto 4: De volledige paal wordt afgeschuurd en in de grondverf gezet.

In de vorige blog werd al een foto getoond van de schijvenstoelen die in de technische school werden vervaardigd. Ondertussen werden door onze vrijwilliger Peter-Paul de assen, waarop de keerschijven zullen worden aangebracht, ook afgedraaid. Dit werkje gebeurt op een avondschool, maar ook daar was het natuurlijk wachten tot de lessen weer opgestart werden. De assen zijn klaar, maar het inbouwen van de assen met keerschijven in die schijvenstoelen moet nog gebeuren.

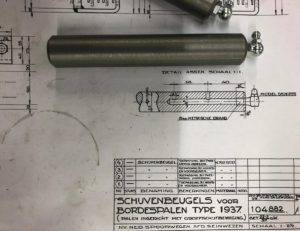

Foto 5: Best wel handig, die originele plannen… De assen zijn duidelijk klaar om ingebouwd te worden.

Bordes en trap

Doordat in België (waar het bordes en de toegangstrap worden vervaardigd) de scholen vanaf vrijdag de dertiende (!) maart in lockdown gingen, lagen de laswerken aan het bordes zelf plots voor meerdere maanden stil en konden we het bordes en de trap niet, zoals aanvankelijk gepland, in juli naar Simpelveld overbrengen. Nu de scholen weer open zijn, gaat het plots snel vooruit. Op de volgende foto kan je zien dat het bordes er al behoorlijk compleet uit ziet:

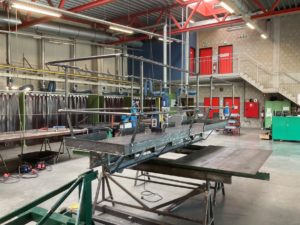

Foto 6: In de lashal van de Don Bosco-school in Haacht neemt het bordes momenteel een prominente plaats in.

Aan dit bordes moeten nog slechts kleine zaken worden afgewerkt, zoals de aangrijpingen (katrollen voor de trekdraden), de bodemplaat (die zal dienen voor de bevestiging van het bordes op de flens bovenaan de basispaal) en de bevestiging voor de ladder. In Simpelveld zullen we nog gaten boren voor de plaatsing van de seinpaaltjes. De verwachting is dat het bordes medio oktober de school kan verlaten. Op dat moment zal het worden gezandstraald, zodat het metaal een ruwer oppervlak krijgt en de verf meteen goed zal hechten.

Ondertussen zijn enkele leerlingen op de Don Bosco-school ook begonnen met de trap in elkaar te lassen. Een tijdje geleden werd met de begeleidende vakleraar afgesproken om het bordes al op te halen voordat de trap klaar zou zijn, maar zoals de kaarten nu liggen, zou het kunnen dat alles toch tegelijk in de tweede helft van oktober richting Simpelveld verhuist. Op deze manier wordt een deel van de opgelopen corona-vertraging al weggewerkt.

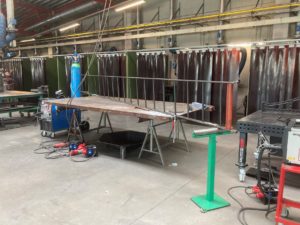

Foto 7: Eerste werkzaamheden aan de toegangstrap voor het bordes.

Seinpaaltjes

In de werkplaats in Simpelveld werd ondertussen ook goed aan de seinpaaltjes gewerkt. Nadat in de vorige blog al werd gemeld dat het eerste paaltje in de grondverf stond, is ondertussen ook het tweede paaltje met de naaldhamer afgerateld en in de grondverf gezet. Hierna werden ze zwart geschilderd en is er al een eerste laag wit aangebracht. Na het aanbrengen van de tweede laag wit, zijn de paaltjes klaar en kunnen ze worden gecompleteerd met groefschijven, lantaarns en de beschermkapjes bovenaan.

Foto 8: Jo ziet het figuurlijk zwart voor de ogen worden tijdens het schilderen.

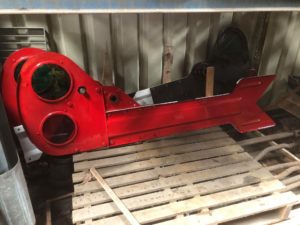

Foto 9: Seinpalen zijn natuurlijk niet compleet zonder seinarmen. Na de nodige reparaties (zie het vorige blogbericht) zijn deze afgewerkt en liggen ze veilig opgeslagen, klaar om na de plaatsing van het bordessein te worden gemonteerd.

Planning voor de komende tijd

De komende maand zullen vooral het bordes, de trap en de grondpaal afgewerkt worden. Zodra het bordes en hopelijk meteen ook de ladder gezandstraald in Simpelveld arriveren, zal meteen een schilderbeurt volgen. Nadien zullen de nodige proefplaatsingen gebeuren (seinpaaltjes op het bordes en horizontaal fixeren van het bordes tegen de basispaal). Daarna kunnen we aan de plaatsing gaan denken, maar dan heeft u ongetwijfeld alweer van ons gehoord via een nieuw blogbericht.

Fundraising

Door de tumultueuze tijd die achter ons ligt, hebben we jullie bewust niet teveel lastig gevallen met onze geldinzameling voor het bordessein. Nu dat het bordes bijna klaar is en er grotere facturen binnenkomen, willen we echter opnieuw een beroep doen op uw goede wil. Alle giften blijven dus méér dan welkom op het rekeningnummer NL59 ABNA 0448 2200 08 ten name van Stichting ZLSM onder vermelding van Project Bordessein. Als je mee wil op de openingsrit, vragen we je ook om samen met je bijdrage een mailtje te sturen naar bordessein@miljoenenlijn.nl. Zo kom je zeker op de lijst met genodigden.

Meer weten?

Wil je meer weten over het project ‘Bordessein’? Lees dan alles op de speciale informatiepagina:
