Nieuws > 52-Update-12

Revisie 52 532 november en december 2016

 (Foto boven: de 52 532 precies een jaar geleden)

Tekst en foto’s (tenzij anders vermeldt): Roderick Toxopeus

Wat vliegt de tijd. Vandaag staat stoomlocomotief 52 532 alweer precies een jaar in Simpelveld. Gedurende de eerste maanden van de revisie was de voorgang goed zichtbaar. Het demonteren van de verschillende onderdelen leverde telkens mooie plaatjes op. Op het ogenblik lijkt het alsof er weinig meer gebeurd. Het werk dat nu gedaan wordt is echter vooral het schoonmaken en reviseren van diverse kleine, maar zeer belangrijke, onderdelen van de machine. De techneuten in de werkplaats genieten met volle teugen van dit precisiewerk. Bij deze een update van onze Chef Werkplaats:

foto4

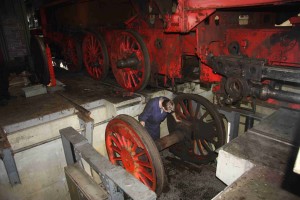

Het demoteren van de assen, eerder dit jaar.

Voortgang revisie

Deze twee maanden is naast het onderhoud aan de E2 1040 weer veel werk verzet aan de 52er. Alle losgesneden hemelankers en beweegbare steunbouten zijn er nu uitgeslagen en verwijderd uit de ketel.

Hans is drie dagen in de week bezig met het vlakslijpen van de gaten waar de hemelankers en beweegbare steunbouten uit zijn gesneden. Hierna zijn de laskanten van de verwijderde wasluikzittingen geslepen. Voordat de nieuwe zittingen er in gelast kunnen worden moet eerst nog de laskant van de vlampijpen en vlambuizen aan de achterpijpenplaat worden opgezuiverd. Hierna volgt een NDO (Non Destructief Onderzoek) onderzoek op de te lassen delen op de ketel wand. Vervolgens kunnen de nieuwe hemelankers, beweegbare steunbouten en wasluikzittingen erin gelast worden. Verder is nog het Kraus- Helmholz-Gestell verder gedemonteerd zodat nu ook de voorloopas er onderuit gehaald is kunnen worden. De drijfas is geheel kaal gerammeld, de koppelassen zijn schoon gespoten met een hogedrukreiniger, zodat deze ook gerammeld kunnen worden. Van het frame en cilinder zijn verder nog de achterste schuifkastdeksels, het pendelstuk wat de ondersteuning maakt tussen de schuifstang, voorloophefboom en schaarstang gedemonteerd.

rammel-werk-kh-gestell

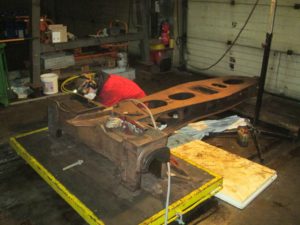

Rammelwerk aan het KH Gestell

Vernieuwing bewerkingsmachines

De verticale TOS-freesbank was na 15 jaar trouwe dienst afgeschreven. Met veel kunst en vliegwerk wisten we elke keer net een bepaald onderdeel voor de Zweedse machines hier op te frezen. Als het echt niet paste dan stapte we over naar de horizontale TOS freesbank, maar dan moest het werkstuk wel 90º gekanteld kunnen worden. Kortom; de freesmachines die we hadden staan waren gewoon net een slag te klein en met de komst van de 52er, waar we veel grotere onderdelen moeten bewerken, waren ze totaal afgeschreven.

Ik was op zoek naar een verticale freesbank met een Z-hoogte van minimaal 750 mm. De Z-hoogte is de afstand van machinebed tot de freeskophouder. De zoektocht naar een freesbank met deze Z-hoogte was een behoorlijke uitdaging want deze worden niet echt veel aangeboden. In het segment van grote freesmachines was de verplaatsing van de X- en Y-as groter maar de Z voldeed niet aan wat ik zocht. Uiteindelijk kwam ik bij machines uit die wel voldeden. Die waren echter zo groot dat ik de hele werkplaats had moeten verbouwen en de vloer had moeten verzwaren, omdat de machines tussen de 15 en 20 ton gewicht hadden. Uiteindelijk had ik twee machines gevonden. De eerste voldeed niet echt, maar deze was uit voerbaar met een horizontale as en dan kon ik toch de aslagers erop uitboren van de 52er. De tweede machine kon dit allemaal aan maar ik was bang dat deze machine de hoofdprijs zou gaan kosten; ik wist wat Nederlandse machine handelaren zich vragen. Mijn verbazing was groot toen ik informeerde naar deze machine en dat we hem konden kopen voor een bedrag dat ruim 2 maal lager was als begroot.

freesbank-klein

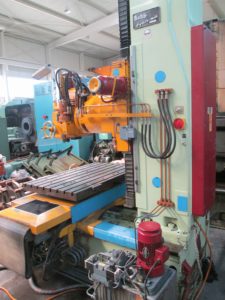

Onze aangekochte freesbank bij de machinehandelaar Klein

Op een snikhete dag ergens in September reden Geertje en ik naar Zuid-Duitsland; de firma Klein lag tussen Baden-Baden en Straatsburg in. Aangekomen bij dit bedrijf bleek onze grote freesbank een van de kleinste machines daar te zijn. Ongelofelijk wat een bewerkingsmachines deze man had staan, draaibanken, freesbanken en kotterbanken van wel 8 tot 12 meter lengte. Het meest indrukwekkende was wel de kantbank, het ding woog even veel als de 52er (132 Ton). We hebben onze machine inwerking gezien en de koop werd gesloten.

In onze werkplaats werden vervolgens twee freesmachines en de kleine schaafbank afgevoerd. Enkele andere machines wisselden van plaats, waarna een extern firma onze nieuwe 5 ton wegende freesbank kon plaatsen. We hadden één ding over het hoofd gezien: de spanning waar de freesbank op moest lopen was 500 volt. In eerste instantie hebben we de freesbank omgebouwd naar 380 volt en stuurstoom op 220 en 24 volt maar dat liep niet geheel lekker. Een van onze elektromonteurs regelde een omvormer van 380 naar 500 volt en daarna liep de machine naar onze wens. Deze elektromonteur bouwde een speciaal inschakelpaneel waardoor de inschakelpiek van de omvormer wordt begrensd, want als deze direct op de 380 volt wordt aangezet dan trekken dat de hoofdzekeringen niet.

De freesbank de we hebben gekocht is een Bokö MF2 Hydro Mill. Het is een freesbank van Duitse makelij, met de bijzonderheid dat de verplaatsingen in X,Y en Z assen niet door tandwieloverbrenging wordt geschakeld maar door een traploze hydraulische motor. Enkele feiten:

  • De machine heeft een gewicht van 5 ton.D
  • De machinehoogte is 2,90 meter, de breedte is 2,25 meter. en de lengte is 2,5 meter.
  • De X (langs-as) verplaatsing is 1400 mm., de Y (dwars-as) verplaatsing is 1000 mm. De Z (hoogte as) verplaatsing van de freeskop is 300 mm.
  • De freeskop arm kan in hoogte 940 mm. verder nog verplaatst worden. Het machinebed heeft een afmeting van 1300 mm. bij 800 mm. en is ook nog 360º draaibaar.
  • De freeskop kan verder nog 90º gekanteld worden.
  • De machine beschikt over een elektromotor voor het spannen en lossen van de freeshouders.
  • De machine is verder uitgerust met een digitale uitlezing op haar drie assen van de firma Heidenhain.
nj

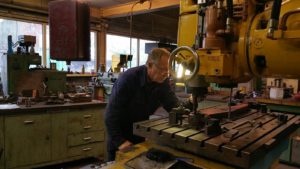

Foto: Simon Schab: de freesbank in gebruik.

Toen de freesbank operationeel was zijn we begonnen met het uitkotteren van de ovale gaten van de remhangers en de pothangers. Op deze manier leerden we omgaan met de machine. Op onze CNC-machine werden nieuwe bussen gedraaid die met een perspassing in de uitgekotterde gaten werden geperst.

remwerk

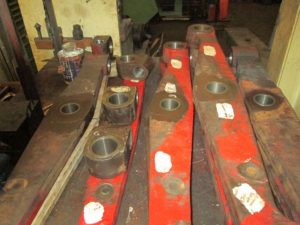

De gereviseerde remwerkhangers.

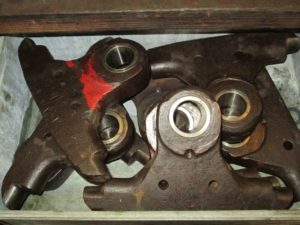

pothangers
De gereviseerde pothangers.
veerhangers

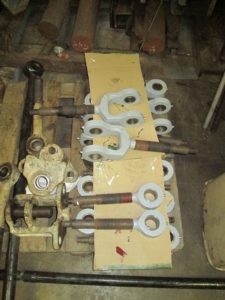

De gereviseerde pothangers worden door de schilderploeg onder handen genomen.

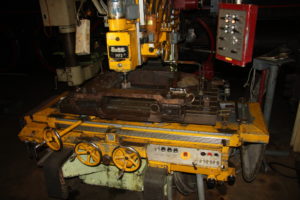

Freeswerk van de recther aspotgeleidingsplaat van de drijfas.
Freeswerk van de rechter aspotgeleidingsplaat van de drijfas.



Het eerste grote freeswerk was dat van de aspotgeleidingsplaat van de drijfas. De vaste scheen was gescheurd en door een vergissing zijn we te diep gegaan met inslijpen. De scheenpoort-bevestigingsplaat werd weer opgelast maar moest bewerkt worden om een goed pasvlak te krijgen voor de nieuw te vervaardigen vaste scheenplaat.

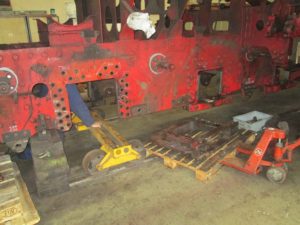

montage-aspot-geleidingsplaat
Hier wordt de bewerkte aspot geleidingsplaat weer in het frame geplaatst.



aspot-geleidingsplaat

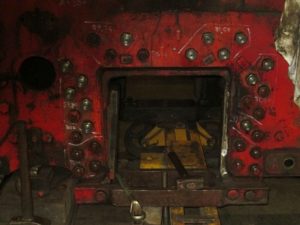

De aspot geleidingsplaat van de recther drijfas zit weer gemonteerd in het frame.

Een deel van de oude pasbouten van de aspot geleidingsplaat zijn gesneuveld bij demontage. Nieuwe pasbouten werden op de CNC-bank gemaakt.

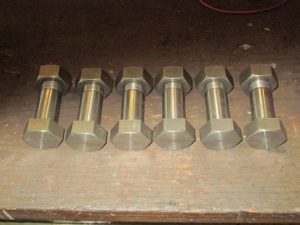

pasbouten
Enkele van de nieuw vervaardigde pasbouten voor de aspot geleidingsplaat.

Bij het verwijderen van de oude pasbouten heb ik verbaasd staan kijken dat bouten totaal afbraken of moeren in tweeën braken naar 1 slag met een grote voorhamer. Het materiaal waar deze pasbouten en moeren uit vervaardigd waren was totaal veel te bros. De pasbouten die waren bevestigd zijn totaal geen officieel genormeerde bouten maar door de DR creatief vervaardigde pasbouten van een maat van Ø29,70 tot Ø37,00 mm. De nieuwe materialen die we gebruiken voldoen gelukkig beter.

moer
En voorbeeld van een moer die we totaal in tweeën hebben geslagen.

Verder is er nog een hoop meetwerk gedaan aan de 52er voor het uitlijnen. De hulpstukken voor het uitlijnen zijn op tekening gezet en zullen komende maand worden aangemaakt waarna het uitlijnen van de 52 532 kan beginnen.
